碳化钨基堆焊金属

  2021-01-13 阅读:0
      碳化钨堆焊金属是由胎体材料和嵌在其中的碳化钨颗粒组成的。胎体材料可以由铁基、镍基、钴基和铜基合金构成。

      堆焊用的碳化钨有两类:一类是铸造碳化钨,另一类是以钴为黏结金属的烧结碳化钨。铸造碳化钨中W(C)=4%,粉碎成8~100目的WC-W:C混合颗粒,装在钢管中供堆焊使用。烧结碳化钨是碳化钨和钴粉混合后烧结而成,W(Co)=3%~5%,粉碎成粉状后供等离子弧堆焊或氧乙炔焰喷涂用。铸造碳化钨比烧结的脆,耐磨性较高,但只能耐受轻度冲击。碳化钨的颗粒易氧化,所以工作温度不能超过650℃。主要用于油井钻头、钻杆接头挖掘机零件的堆焊。

      管装粒状铸造碳化钨焊条是把不同粒度(8~100目)的WC—W2C颗粒装在钢管中,碳化钨与钢管的质量比为60:40,多用氧乙炔焰堆焊。由于氧乙炔焰堆焊时,碳化钨熔化少,而且碳化焰有渗碳作用,碳化钨分布极易控制,因而耐磨性好。也可采用电弧堆焊,电弧堆焊后胎体变成含有碳和钨的工具钢,最高硬度可达65HRC。碳化钨焊条电弧焊时,大多数碳化钨熔化,只有少量沉淀在熔池底部,加上母材的熔合稀释作用,堆焊层成为被钨合金化了的铸铁,因而硬度很高,但抗磨料磨损的性能比氧乙炔焰堆焊的碳化钨堆焊层有所下降。由于电弧堆焊的方法生产率高,在挖掘、运土设备的堆焊中经常采用。

      烧结型碳化钨复合材料堆焊焊条,以铜基合金做胎体材料,宜用氧乙炔焰堆焊。

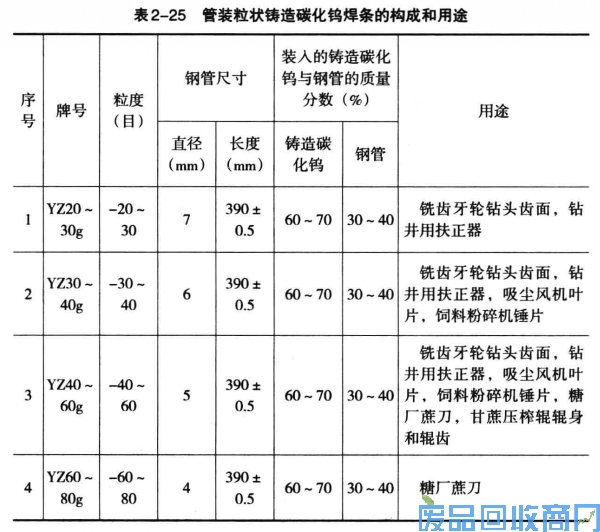

      不论采取哪种方法,堆焊的碳化钨堆焊层都不能机加工,磨削也很困难。管装粒状铸造碳化钨焊条的构成和用途见表2—25。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能

免责声明:
此内容系来自互联网,不代表本网赞同其观点;
如无意中侵犯了哪个媒体、公司、企业或个人等的知识产权,请来电或致函告之,本网站将在规定时间内给予删除等相关处理。
文中图片源自互联网,如有侵权请联系本站删除。

相关行业资讯

    网站指南

    旧货商网服务

    快捷导航

    交易安全

    • 周一至周六( 9:00~18:00 )
    • QQ:
      1876233692
    copyright @ 旧货商网 2019-2026版权所有. 通信管理局备案:冀ICP备20001610号-8
